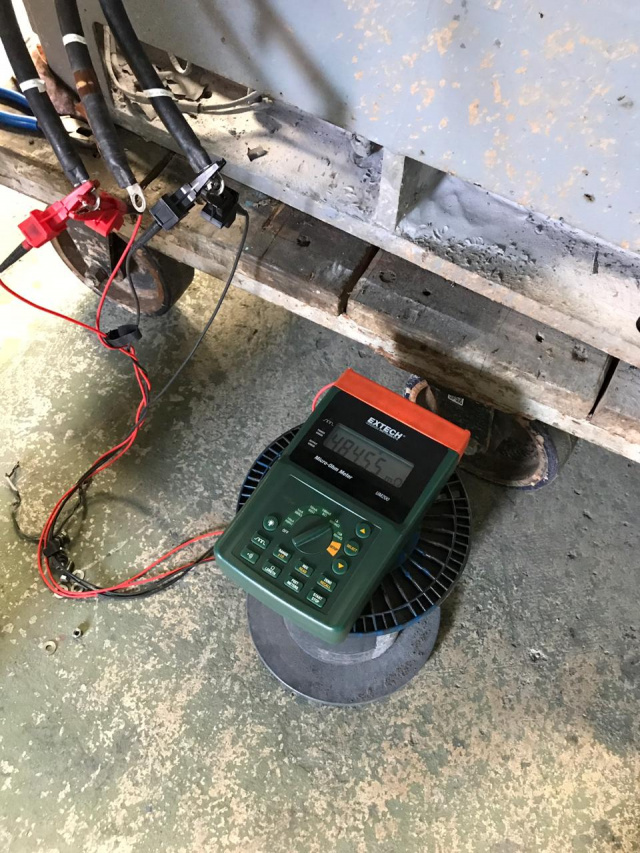

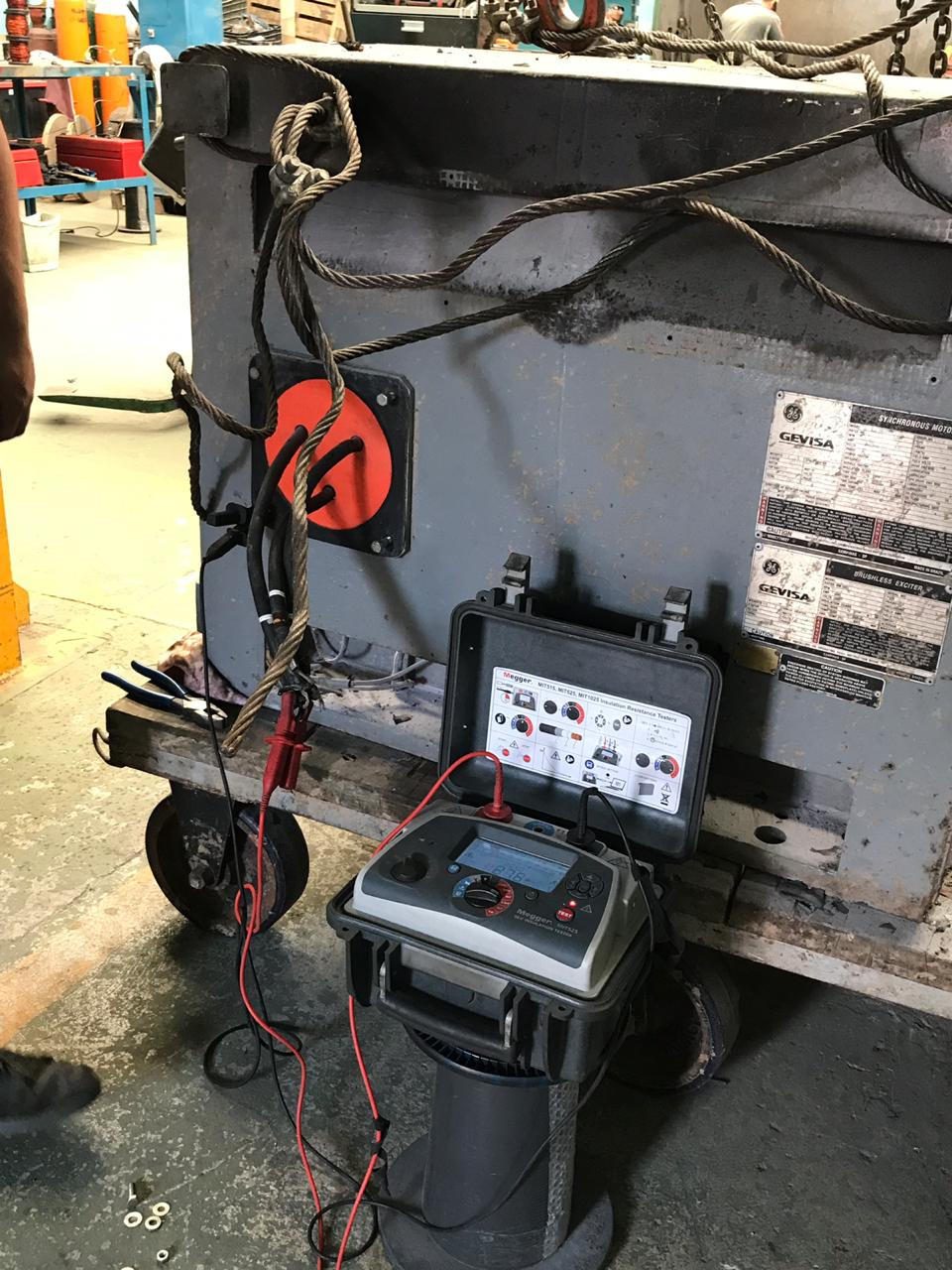

PRUEBAS DE EQUIPO
|
MUESTREO Y ANÁLISIS FÍSICO-ELECTRO-QUÍMICO AL ACEITE.
Dicho análisis se realiza para verificar la condición del aceite y programar las medidas preventivas (reacondicionamiento) o correctivas (cambio del aceite), en este estudio se analizan las características físicas, eléctricas y químicas del aceite.
Este servicio consiste en la obtención de una muestra de aceite aislante del transformador, y envío para su análisis correspondiente en un laboratorio acreditado para tal fin.
El muestreo y diagnostico del aceite se realiza conforme a la norma NMX-J-308 y los métodos de prueba en el laboratorio conforme a la norma NMX-J-123
PRUEBA DE POTENCIAL APLICADO A CONDUCTORES DE ENERGÍA XLP
Considerando que la NOM-001-SEDE-2012 (Utilización) en el articulo 4.4.2 indica que "las instalaciones eléctricas deben probarse antes de ponerse en servicio y después de cualquier modificación importante, para comprobar la adecuada ejecución de los tranajos.

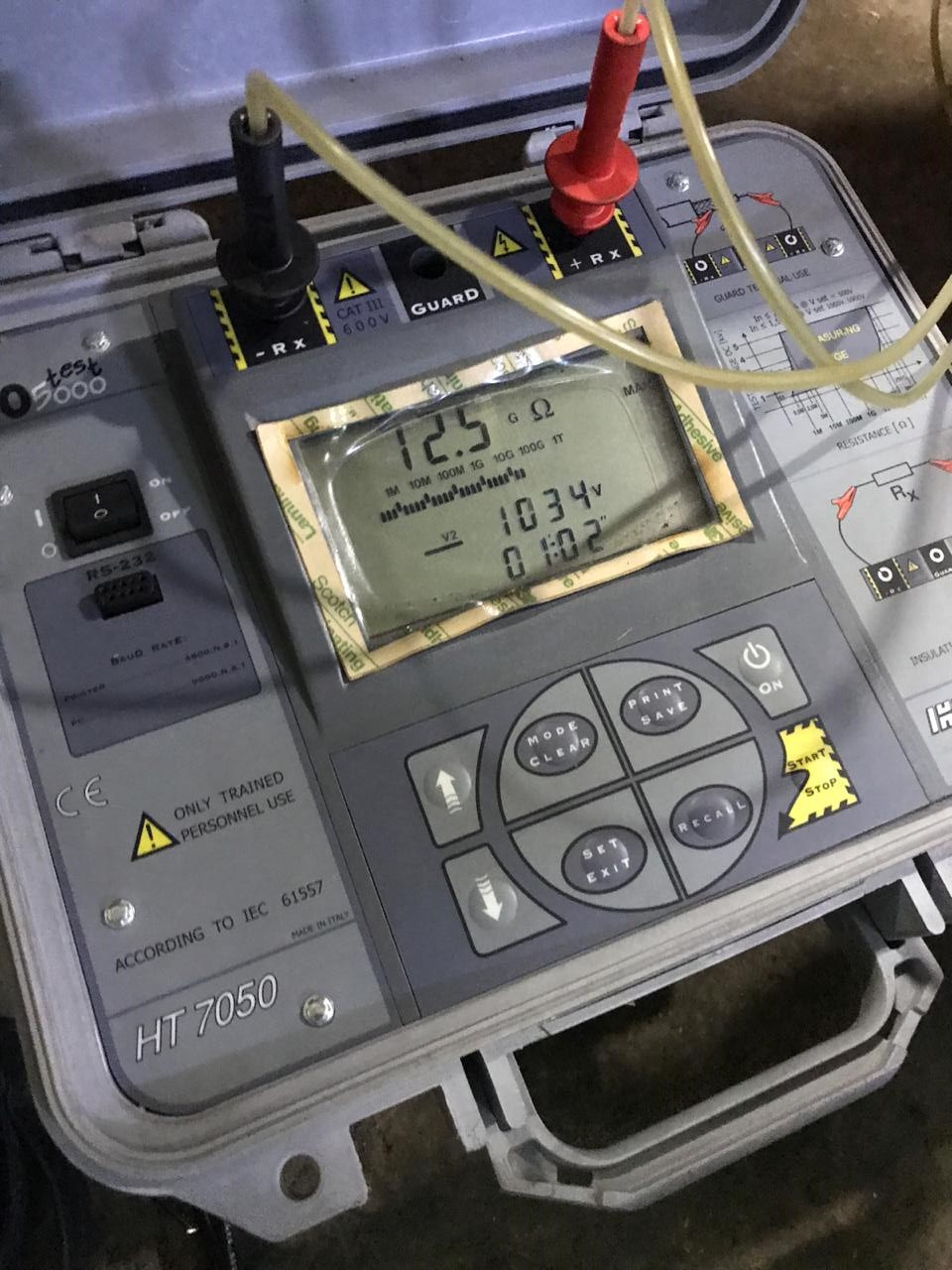

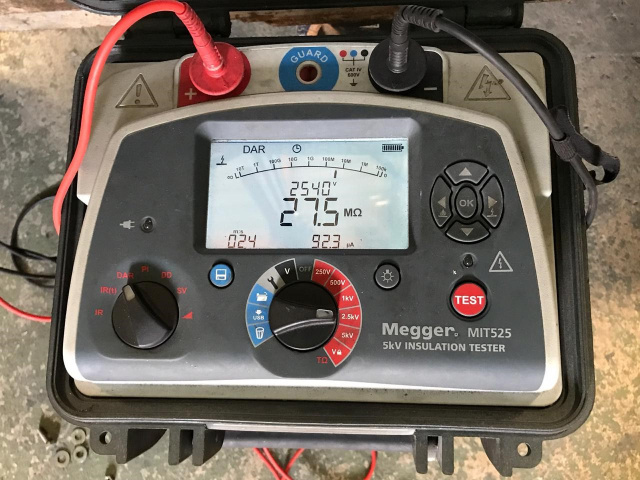

Con el fin de verificar la adecuada instalación de los cables y terminales, antes de la puesta en servicio, se realiza las pruebas de resistencia de aislamiento (megóhmetro) y potencial aplicado en corriente alterna a baja frecuencia (VLF) conforme a IEEE std. 400.2 y ANSI/NETA ATS.
|
PROYECTOS ELÉCTRICOS
|
PROYECTOS ELÉCTRICOS INDUSTRIALES
Realizamos proyectos eléctricos comerciales e industriales para el sector público y privado.
Construimos obras en baja y media tensión, líneas áreas y subterráneas, contamos con la selección y venta de transformadores, subestaciones y bancos de capacitores.
Contamos con ingenieros altamente capacitados para llevar acabo e impulsar los proyectos.
Ofrecemos servicios de gestoría,
asesoría legal y trámites ante la CFE.
Realizamos proyectos de ahorro de energía, energías renovables (solar y eólica) y cogeneración.
Somos especialistas en:
Contamos con la selección y venta de transformadores según su aplicación y uso.
Pruebas y Mantenimiento a Transformadores, Cables, Lineas,
Tableros y SubestacionesProyectos de Energía Renovable (Solar, Eolica) y cogeneración
|
DIAGRAMA UNIFILAR
El diagrama unifilar se realiza con el fin de dar cumplimiento con la NOM-001-SEDE-2012 (Utilización).la cual indica que se debe contar con el "diagrama unifilar" de las instalaciones eléctricas del centro de trabajo actualizado y con el cuadro general de cargas.
Dicho diagrama es una representación gráfica del sistema eléctrico, en el cual se deben indicar las subestaciones, transformadores, tableros, circuitos, alimentadores y derivados, así como la interconexión entre ellos.
DESCRIPCIÓN DE ACTIVIDADES
Levantamiento y elaboración de Diagrama unifilar, contenido de los datos siguientes:
Suministro de energía eléctrica: tensión, frecuencia, numero de fases y numero de hilos.
Circuitos eléctricos: Capacidad (Kw), capacidad del interruptor, longitud, numero de hilos y calibre del mismo, tipo de canalización.
Transformadores: potencia en KVA. numero de fases, tipo de conexión, tipo de enfriamiento, tension, impedancia y elevación de temperatura.
Tableros: Capacidad de barras, tensión, numero de fases, numero de hilos, frecuencia.
Interruptores: Capacidad, numero de polos, marco, disparo y modelo.
Cargas: capacidad en Kw, C.P. o KVA.
Transformadores de corriente y potencia: relación de transformación y cantidad.
Instrumentos de medición: Rango de medición, cantidad, indicar si es análogo o digital, así como los parámetros que mide
Planta de emergencia: capacidad en Kw o KVA, numero de fases, frecuencia, tensión, rpm y factor de potencia.
Datos minimos en plano.
|
